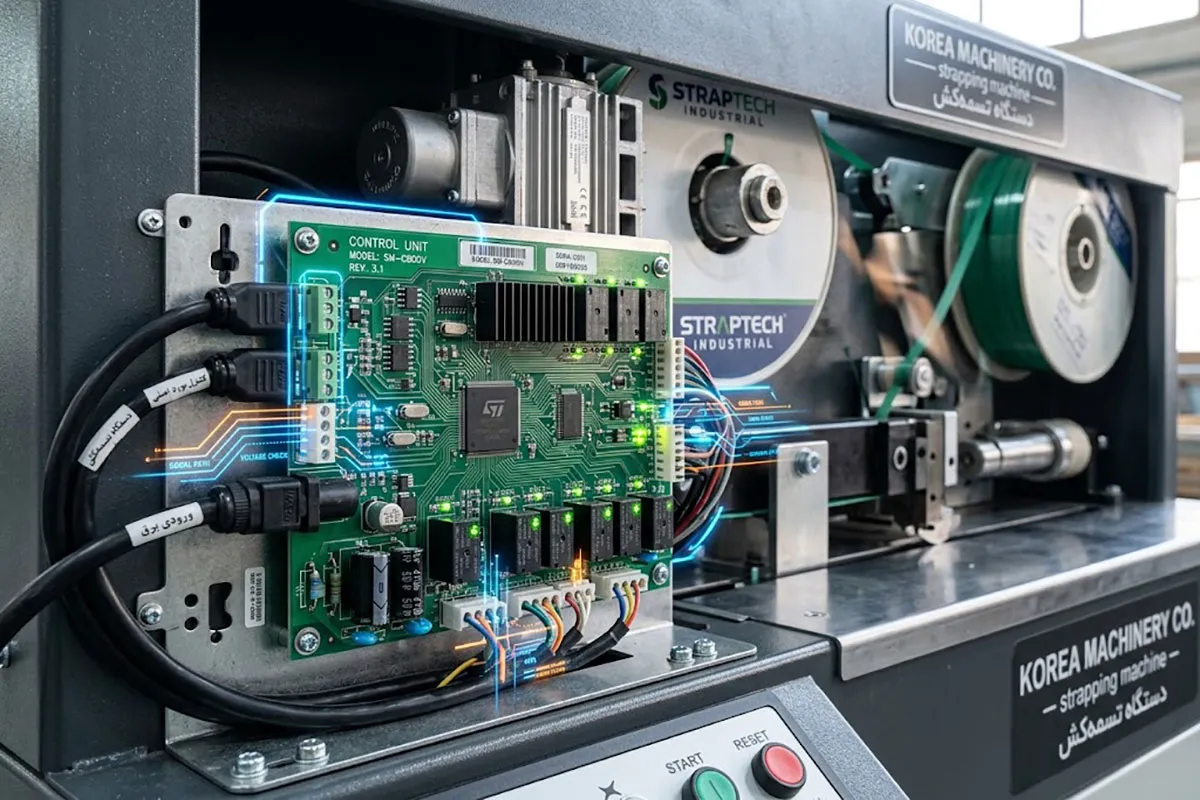

علت خرابی برد الکترونیکی دستگاه تسمه کش
در خطوط تولید و بستهبندی صنعتی، توقف ناگهانی یا عملکرد نادرست تجهیزات به معنای هدررفت زمان، کاهش بازدهی و تحمیل هزینههای سنگین به مجموعه است. یکی از کلیدیترین بخشها در فرایند نهایی بستهبندی، دستگاه تسمه کش است که تمام کنترل عملیات آن بر عهده برد الکترونیکی قرار دارد. زمانبندی کشش، جوش حرارتی، برش تسمه و هماهنگی موتورها همگی توسط این مغز متفکر هدایت میشوند. اگر این بخش دچار اختلال شود، عملکرد کل دستگاه متوقف خواهد شد. در این مقاله تخصصی از آلما پلاست، به بررسی دقیق علت خرابی برد الکترونیکی دستگاه تسمه کش، علائم هشداردهنده و روشهای عیبیابی و تعویض آن میپردازیم تا مهندسان فنی و اپراتورها بتوانند در کوتاهترین زمان، مشکل خط تولید را برطرف کنند.
اهمیت برد الکترونیکی در عملکرد دستگاه تسمهکش
برد دستگاه تسمه کش وظیفه دریافت سیگنالها از سنسورها، کلیدها و میکروسوئیچها و سپس صدور فرمان به موتورها و المنت جوش را بر عهده دارد. هرگونه نوسان در این فرمانها باعث افت کیفیت بستهبندی، کشش نامناسب یا ایجاد خلل در چرخه کاری دستگاه میشود. به همین دلیل، شناخت دقیق قطعات و نگهداری اصولی از برد دستگاه تسمه کش نقش مستقیمی در افزایش طول عمر دستگاه دارد.

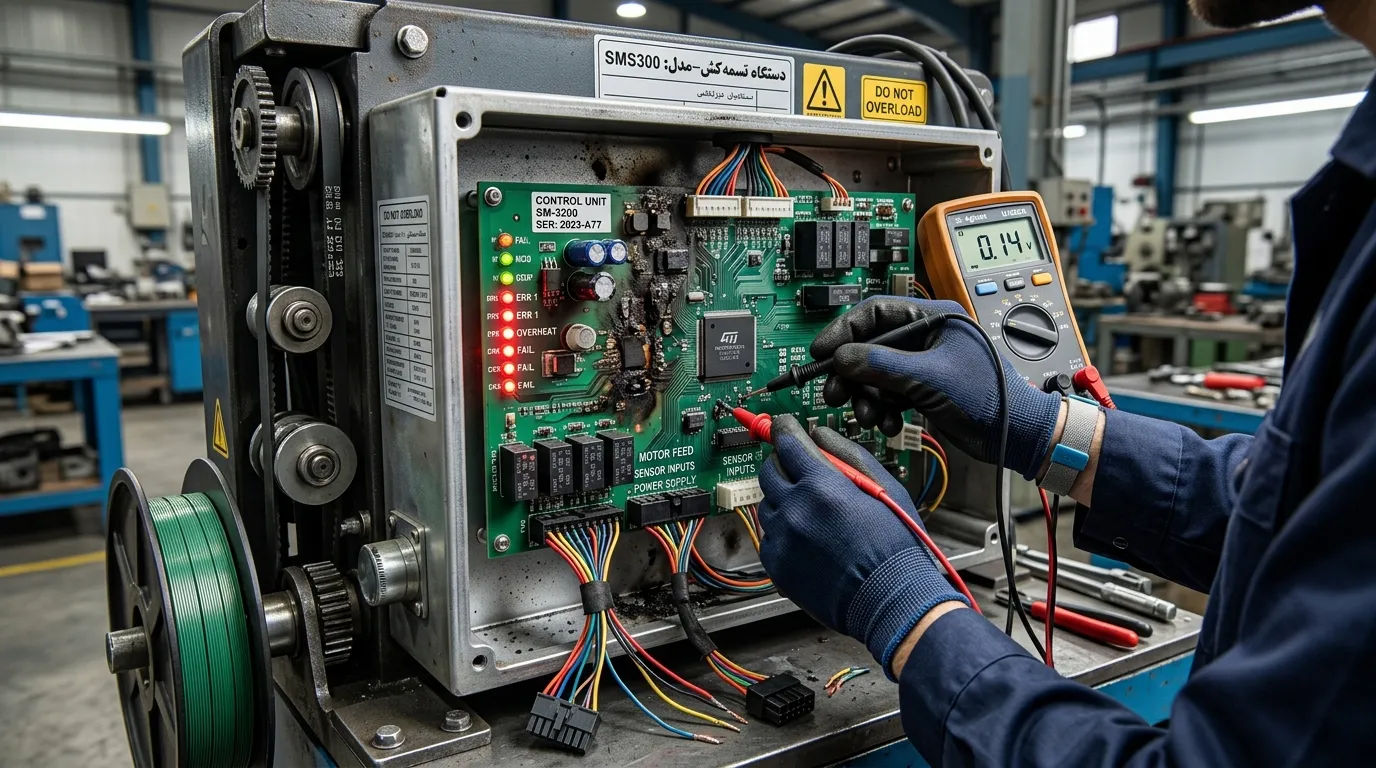

مهمترین علائم خرابی برد الکترونیکی دستگاه تسمهکش
توقف عملکرد دستگاه معمولاً ناگهانی رخ نمیدهد و پیش از خرابی کامل، نشانههایی بروز میکند. آگاهی از این علائم به اپراتورها کمک میکند تا پیش از آسیب به سایر قطعات، اقدام لازم را انجام دهند:
عملکرد نادرست موتورها یا عدم حرکت تسمه: اگر موتور دستگاه تزریق تسمه یا کشش را به درستی انجام ندهد یا حرکت آن همراه با کندی و پرش باشد، احتمال خرابی رلهها یا ترانزیستورهای قدرت روی برد وجود دارد.
اختلال در فرایند جوش حرارتی تسمه: در صورتی که المنت داغ نشود یا تایمینگ ذوب و چسباندن تسمه بههم بریزد، نشاندهنده ایراد در بخش کنترل حرارت برد است.
روشن نشدن دستگاه یا خاموش شدن ناگهانی: عدم تامین برق ورودی مدار یا سوختن فیوزها و خازنهای اصلی برد از نشانههای بارز این مشکل است.
گیج زدن و عدم اجرای دستورات اپراتور: اگر با فشردن کلیدها یا فعال شدن میکروسوئیچ، دستگاه واکنش اشتباه نشان دهد یا چرخه تسمهکشی نیمهکاره رها شود، آیسی یا میکروکنترلر اصلی برد دچار اختلال شده است.
استشمام بوی سوختگی یا مشاهده آثار سیاه شدگی روی برد: داغ شدن بیش از حد قطعات الکترونیکی مانند مقاومتها و خازنها معمولاً منجر به سوختگی ظاهری روی فیبر مدار چاپی میشود.
اصلیترین علت خرابی برد الکترونیکی دستگاه تسمه کش
شناخت دلایل بروز مشکل به شما کمک میکند تا از آسیبهای بعدی جلوگیری کنید. از مهمترین عوامل آسیب به برد میتوان به موارد زیر اشاره کرد:
نوسانات شدید ولتاژ برق کارخانه: نوسان برق ورودی یکی از شایعترین دلایل سوختن خازنها، فیوزها و آیسیهای روی برد است.
ورود گرد و غبار، گرد پلاستیک و رطوبت: محیطهای صنعتی معمولاً دارای آلایندههای محیطی هستند. نفوذ این ذرات به داخل باکس الکترونیکی باعث ایجاد اتصال کوتاه و داغ شدن قطعات میشود.
فشار کاری بیش از حد و عدم خنککاری مناسب: کارکرد مداوم دستگاه در شیفتهای طولانی بدون استراحت، دمای قطعات قدرت روی برد را افزایش داده و موجب سوختن آنها میشود.
استهلاک قطعات باگذشت زمان: خازنهای الکترولیتی و رلههای مکانیکی دارای طول عمر مشخصی هستند و پس از مدتی دچار افت کیفیت یا خرابی میشوند.
استفاده از قطعات نا مرغوب یا فشار مکانیکی به سیمکشی: کشیدگی سیمها، اتصالات ضعیف و استفاده از قطعات جانبی غیراستاندارد فشار مضاعفی به برد وارد میکند.

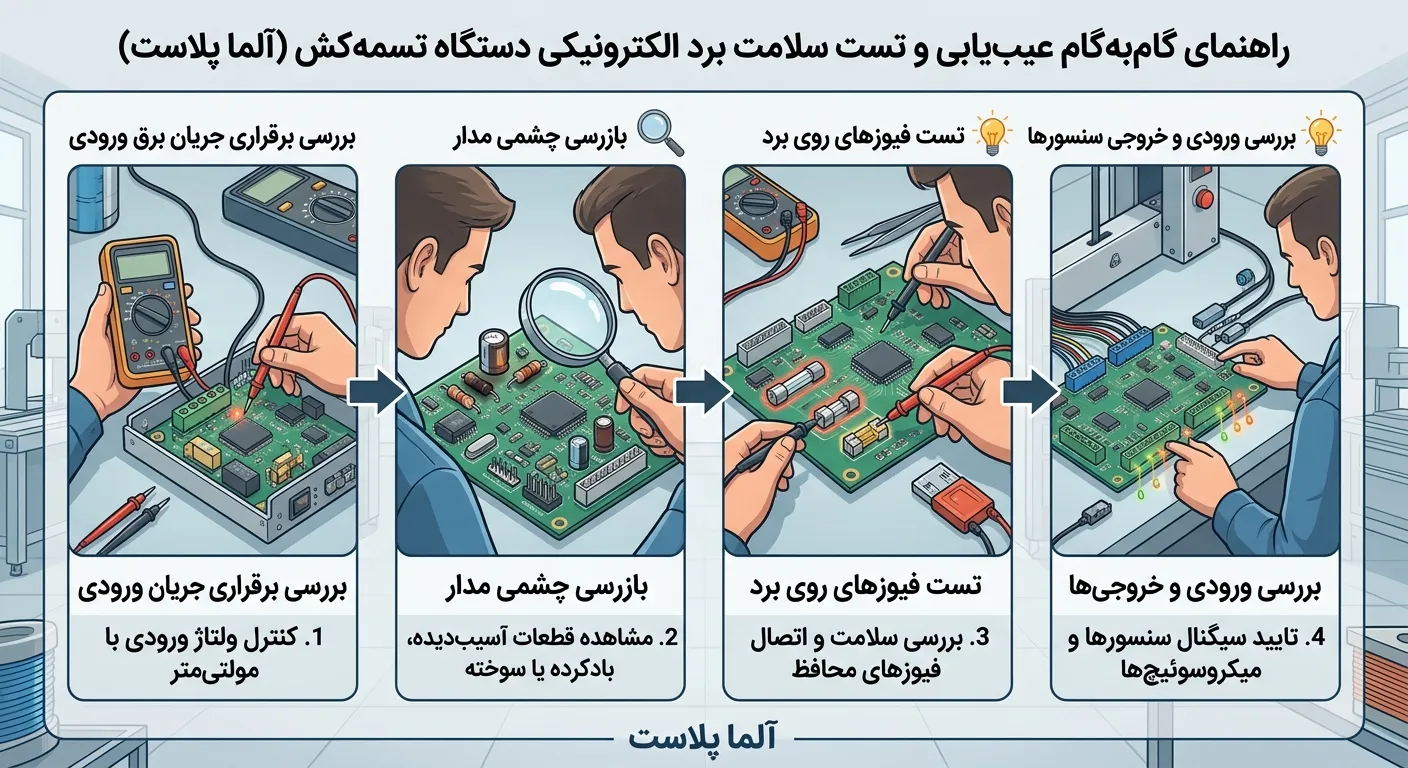

راهنمای گامبهگام عیبیابی و تست سلامت برد
قبل از تصمیمگیری برای تعویض یا تعمیر برد تسمه کش، مراحل زیر را جهت تست بررسی کنید:
بررسی برقراری جریان برق ورودی: با استفاده از مولتیمتر مطمئن شوید ولتاژ ورودی به برد دقیق و بدون نوسان باشد.
بازرسی چشمی مدار: فیبر مدار چاپی را برای یافتن آثار سوختگی، باد کردن خازنها، ترکخوردگی لحیمها یا بادکردگی قطعات چک کنید.
تست فیوزهای روی برد: فیوزهای محافظ را تست کنید تا از سلامت مسیر جریان اطمینان حاصل شود.
بررسی ورودی و خروجی سنسورها: مطمئن شوید سیگنالهای ارسالی از سنسورها به برد میرسد و مشکل از قطعات بیرونی نیست.
تست عملکرد رلهها: صدای کلیک رلهها در زمان اعمال فرمان نشانه سلامت نسبی آنهاست؛ در غیر این صورت باید بررسی تخصصی انجام شود.
چه زمانی باید برد الکترونیکی دستگاه تسمهکش را تعویض کرد؟
در برخی موارد آسیب وارده به برد با تعویض یک قطعه کوچک مانند خازن یا رله قابل رفع است. اما در شرایط زیر، تعویض کامل برد گزینهای بهینهتر و اقتصادیتر خواهد بود:
سوختگی شدید لایههای داخلی مدار چاپی (PCB): اگر خطوط مدار چاپی آسیب جدی دیده باشند، تعمیر آن پایدار نخواهد بود.
خرابی میکروکنترلر یا آیسی اصلی: در صورت آسیب دیدن پردازنده اصلی و عدم دسترسی به برنامه آن، تعویض برد تنها راهکار است.
تکرار مداوم خرابی پس از تعمیر: اگر برد پس از تعمیرات متعدد همچنان دچار اختلال میشود، نشاندهنده پایان طول عمر مفید آن است.
نیاز به بهبود عملکرد و سرعت دستگاه: ارتقا به بردهای نسل جدید میتواند کارایی خط تولید را به طور چشمگیری افزایش دهد.
در این شرایط میتوانید از گزینههای استاندارد و مدرن مانند برد E4 دو موتوره تسمه کش یا برد الکترونیک نسل جدید کد K62 استفاده کنید تا دستگاه با حداکثر توان به مدار بازگردد.
نگهداری پیشگیرانه برای افزایش طول عمر برد
برای کاهش استهلاک و جلوگیری از سوختن ناگهانی برد، رعایت نکات زیر توصیه میشود:
استفاده از استبیلايزر یا محافظ برق صنعتی برای کنترل نوسانات شبکه
تمیزکاری منظم باکس الکترونیکی با فن باد خشک و تمیز
چک کردن اتصالات و پیچهای ترمینالها جهت جلوگیری از شل شدن و ایجاد جرقه
حصول اطمینان از کارکرد صحیح فنهای خنککننده تابلو برق
نتیجهگیری
برد الکترونیکی به عنوان قلب متفکر دستگاه تسمهکش، نقش اساسی در استمرار کارکرد خطوط بستهبندی دارد. تشخیص بهموقع علت خرابی برد الکترونیکی دستگاه تسمه کش و اقدام سریع برای عیبیابی یا تعویض آن، از توقفهای پرهزینه در فرایند تولید جلوگیری میکند.
مجموعه آلما پلاست با سالها تجربه تخصصی در تامین تجهیزات و قطعات یدکی تسمه کش، آماده ارائه مشاوره فنی، تامین انواع برد اصلی و قطعات یدکی استاندارد به شما عزیزان است.
برای دریافت مشاوره تخصصی، عیبیابی یا سفارش قطعات با کارشناسان فنی آلما پلاست تماس بگیرید.
سوالات مهم و کاربردی
ابتدا ورودی برق و فیوزهای محافظ روی برد را با مولتیمتر یا بررسی چشمی تست کنید. اگر فیوز سالم بود اما دستگاه هیچ واکنشی نشان نداد یا قطعات روی مدار مانند خازنها و آیسیها دچار بادکردگی و تغییر رنگ شده بودند، برد آسیب دیده است.
نوسانات شدید ولتاژ برق در کارخانجات، نفوذ گرد و غبار یا ذرات پلاستیک به داخل تابلو برق، و کارکرد مداوم دستگاه بدون خنککاری مناسب از مهمترین دلایل خرابی برد الکترونیکی هستند.
اگر مشکل از قطعات مجزا مانند رله، خازن یا فیوز باشد، برد بهراحتی قابل تعمیر است. اما در صورت سوختگی شدید لایههای مدار چاپی (PCB) یا آسیب به میکروکنترلر اصلی، تعویض برد راهکار مطمئنتر و اقتصادیتری خواهد بود.
استفاده از استبیلايزر یا محافظ برق صنعتی، تمیزکاری دورهای باکس الکترونیکی با باد خشک، و آواربرداری از گرد و غبار محیطی تا حد زیادی طول عمر برد را افزایش میدهد.
